Eoip Routing Tunnel

 Assallamualaikum Wr.Wb teman teman pada kesempatan hari ini saya ingin mengsharing tentang
eoip routing tunnel

ok langsung saja ikuti langkah-langkah nya sebagai berikut ini.
--------------------------------------------------------------------------------------------------------------------------

Router 1

pertama buat Security profile untuk menghubungkan ke wifi di rumah,kantor,dll.

Buatlah kata sandi seterah anda.

Dan buatlah interfaces wlan 1 agar bisa R

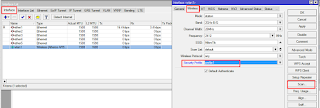

Selanjutnya kita klik wlan 1 nya di ganti Security profile :wlan 1 lalu apply,ok

Kemudian kita masuk connect ke smkcaturglobal lalu klik star

Selanjutnya klik aja tambah

Dan membuat eoip-tunnnel1 dan remote address kita pasang ip client lainnya. lalu tunnel ID pasang 200 lalu kita klik apply,ok

Dan kalo sudah tanda  R bearti berhasil

Dan masukan ip kita lalu apply dan ok

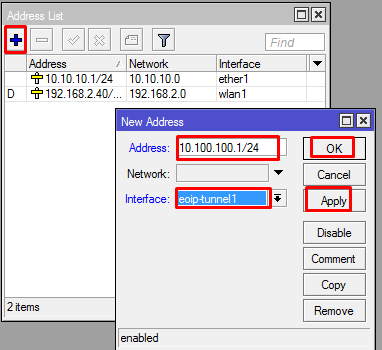

Selanjutnya kita pasang ip dan interfaces ganti eoip-tunnel1 lalu kita aplly dan ok

Dan ini juga selanjutnya

Selanjutnya kita masang ip di network jaringan

Lalu kita buka cmd dan ping ip dari client.

ROUTER 2

masuk ke menu interface lalu klik tambah

setelah itu maka akan muncul seperti ini

lalu kita pilih eoip tunnel

 setelah itu masukan nama eoip-tunnel

dan masukan remote address 192.168.2.40

tunnel ID:200 (harus sama dengan R1)

pastikan sudah running

selanjutnya masukan ip address untuk pc/client

address: 10.20,20,1/24

interface: ether 1

lalu kita tambahkan juga ip eoip tunnel nya

address : 10.100.100.2/24

interface : eoip-tunnel2

selanjutnya kita ke menu routes

tambahkan

dst address 10.10.10.0/24 (ip route 1)

gateway 10.100.100.1

lalu pasang juga ip  di PC-2

ini adalah hasil tes router 1 ke router 2
